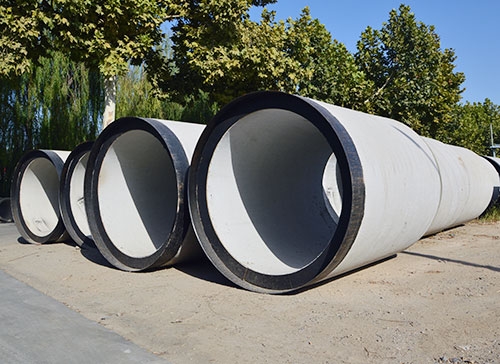

排水管在我們生活中的應(yīng)用是非常多的，目前在國內(nèi)水泥制品中，大中口徑鋼筋混凝土排水管生產(chǎn)工藝主要有離心、懸輥、立式振搗、芯模振動四種工藝。排水管廠家通過對這四種工藝在生產(chǎn)實(shí)踐中的應(yīng)用，以及工藝特點(diǎn)的分析，發(fā)現(xiàn)芯模振動工藝生產(chǎn)鋼筋混凝土排水管，在產(chǎn)品質(zhì)量、生產(chǎn)效率、勞動強(qiáng)度、節(jié)能、環(huán)保等方面均優(yōu)于其他工藝。

在離心成型過程中，管模連同混凝土在離心機(jī)上以一定的旋轉(zhuǎn)速度轉(zhuǎn)動，混凝土在離心力作用下分布于管模內(nèi)表面并形成密實(shí)的結(jié)構(gòu)，這種以離心法成型的混凝土稱為離心混凝土。由于離心力的作用使混凝土中的固相粒子沿著離心方向沉降，與此同時(shí)將多余的水分排出，從而形成密實(shí)的混凝土結(jié)構(gòu)。

由于混凝土系由多種固相組分組成，在離心力作用下其沉降速度各不相同，因而又造成混凝土的分層現(xiàn)象，內(nèi)壁是水泥漿層，靠外壁是混凝土層，中間夾著一層水泥砂漿，這種分層現(xiàn)象是在混凝土離心過程中發(fā)生的。

其缺點(diǎn)是混凝土產(chǎn)生內(nèi)外分層，破壞原設(shè)計(jì)混凝土級配，降低強(qiáng)度，其強(qiáng)度比普通砼強(qiáng)度降低6%以上，內(nèi)壁水泥漿層強(qiáng)度降低更大，由于內(nèi)壁水泥漿層水灰比大、強(qiáng)度低、因而性能差，水泥漿收縮大，放置時(shí)間一長，內(nèi)壁容易出現(xiàn)裂縫。離心工藝自動化程度低、勞動強(qiáng)度大、能耗高，生產(chǎn)過程中產(chǎn)生廢漿液污染環(huán)境。
